本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音发电厂热泵机组变配配电盘的用： 1、合理性的确定电量。 2、方面对用电线路的开关运作。 3、有较高的安全保障个人防护等級，能形象化的表示电源电路的导通阶段。

项目名称：656KW静音发电量制冷机组单机配电箱主要元件明细清单
配电设备箱注意部件菜单
序号顺序	名号	具体型号年纪	单位名称	人数	加工厂
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发无刷电空气能机组调整器	HGM6110	只	1	众智
3	来发直流电机带速掌握器	C2002	只	1	孚创
4	交流电主机电源功能	DC24V	只	1	众智
5	不同规格的中小型后面继小家电	HH54P    DC24V	只	2	正泰
6	中小型中心继电气	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

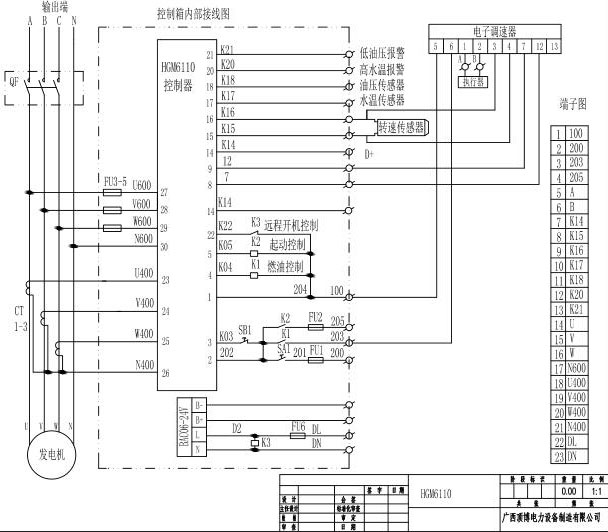

656KW广西顶博发电机组制造单机配电箱元件线路图
