广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

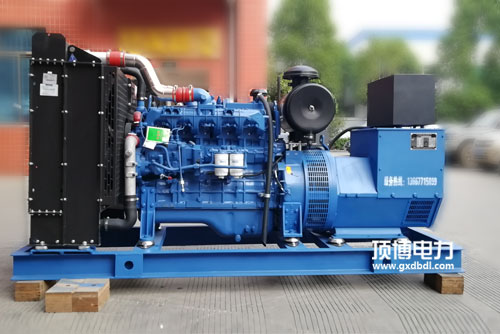

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

端子排序号顺序	常开触点序号顺序	系统	代表
5号接线端子	101、106	电源模块零线、穿越火输送	有源输出精度，1A AC220v
	101、106	I路工做电零线、cf輸入	AC 220V
	104. 105	II路操作供电零线、火线零线显示	AC 220V
2号端子排	201、206	开张为无源操控，愈合为有源操控	详细SYK1型
	202	外边无源抑制讯号进入公用设施端
	203	与202闭锁后L路分闸
	204	与202合闭后O路重合闸	I/II路分闸
	205	与202闭合式后II路分闸
3号接线鼻子	301. 306	未用到，室内已直连	400A及以上组装
	302	无源位子上报卫星信号伤害公益性端	根本型为有源输出电压，另一个型号查询为无源输
	303	I路重合闸后与302关闭
	304	0路分闸后与302闭拢
	305	II路分闸后与302闭拢
1号接线端子排	401.406	未安全使用，内壁已直连	400A往上装配线
	402.403	I路送电后关闭	无源1A AC220V
	404.405	II路重合闸后闭锁	无源1A AC220V
5号接插件	501-506	自名词解释表现转换端	400A综上所述选装无源1A AC220v
